特耐矿浆泵
产品简介
TNKJB特耐矿浆泵是我公司专业针对有色冶炼， 矿山等行业，借鉴国际先进技术而全新开发的一种新型矿浆压滤泵(专利号：20202582800X)，解决了一般离心泵、容积泵和传统压滤泵压力不足，密封易损坏，零部件寿命短等弊端。根据现场工况所需可提供碳化硅、904、2507、2205、316L、304等材质，供客户参选。
一、产品概述
TNKJB特耐矿浆泵是我公司专业针对有色冶炼， 矿山等行业，借鉴国际先进技术而全新开发的一种新型矿浆压滤泵(专利号：20202582800X)，解决了一般离心泵、容积泵和传统压滤泵压力不足，密封易损坏，零部件寿命短等弊端。根据现场工况所需可提供碳化硅、904、2507、2205、316L、304等材质，供客户参选。
独特的优点
1、叶轮采用全开或半开，宽流道，无堵塞，抗结晶结构，耐腐，耐磨，耐颗粒设计。
2、泵轴承箱采用增粗加长型，泵轴材质经热处理经久耐用，泵悬架部体为主线重型整体结构，稳定性可靠。泵配置进口轴承NU系轴径宽裕，有效防止轴向窜动而引起的效率下降和密封泄漏。减少通过阻力，及颗粒摩擦和剪切磨损。
3、机封引用了FRI ATEC先进可靠的专用机械密封结构：动静环选用YG15/YG8整体合金、O型圈选用进口全氟醚、耐酸碱、耐溶剂、耐高温线径大于5mm以上。机械密封的动环在介质端，与叶轮一起旋转、静环、推环、大弹簧，在大气端，弹簧与介质不接触，能有效地解决含固量较多，易结晶介质对普通单端面机械密封弹簧的堵塞，在无冷却水的状态下也能确保弹簧补偿性能不失效，从而保证动静环面有效补偿运行。很好地解决了一般离心泵容积泵在浆液循环、压滤等工况密封件损坏，零部件寿命短的缺陷。
4、自循环冷却设计。我司开发设计的自循环设计有效解决了双端面结构泵、副叶结构泵需要使用外接冷却水系统的弊端，杜绝了生产过程中的跑冒滴漏现象，减少污水的排放，达到节能减排的作用，有效的保护生态环境，同时有效避免传统水泵脱液，空开机封烧损现象。
二.性能参数
流量范围5-500m3/h任选
扬程：扬程下限5m(压力为0.05MPa， 扬程上限120m)
密封形式结构：内装式机械密封
典型的应用行业与岗位
1.有色金属冶炼业：
特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，矿浆(压滤机配用)电解液，污水等介质输送。
2.钢铁企业：
酸洗系统的硫酸、盐酸岗位、带杂质的污水。湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
3.煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

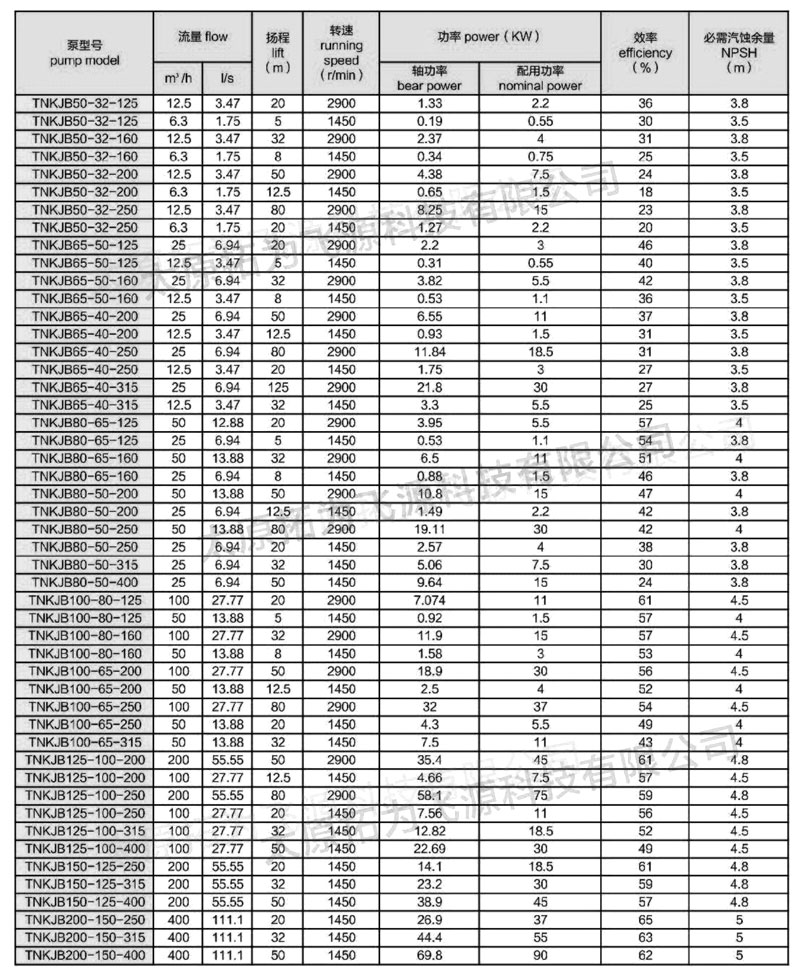

三、性能参数表

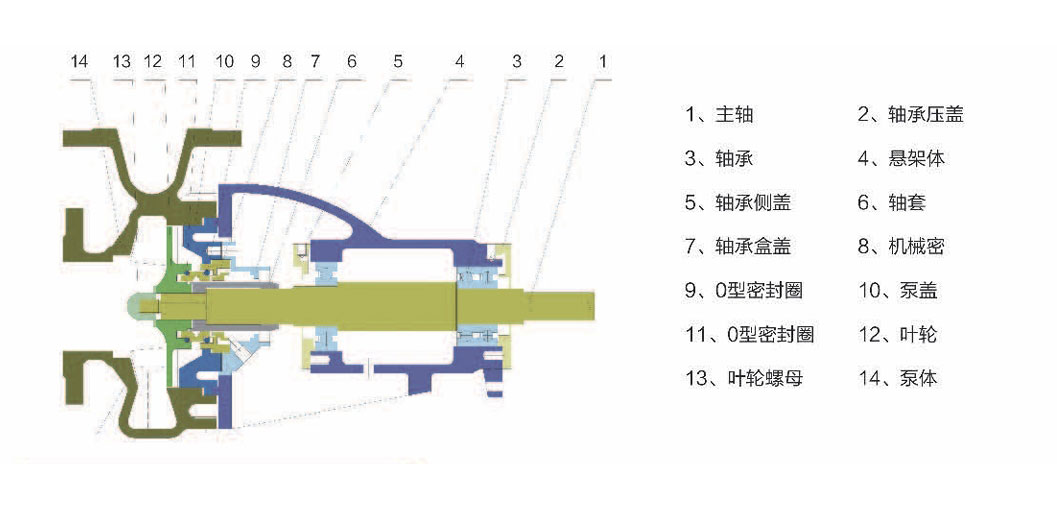

四、产品结构图
五、TNKJB泵拆卸与装配、拆卸
泵的拆卸：
a、拧开泵体与托架连接的螺栓，将转子部件从泵体中取出。
b、拧开止退螺母上的止退螺钉，左旋止退螺母，取出叶轮和机械密封部件。
C、拧开密封端盖和泵盖的连接螺钉，取出机槭密封静环座、机械密封静环、弹簧以及簧座等零件。
d、从叶轮中取出机械密封动环。
e、拧开轴承端盖与托架连接的螺钉，取出轴和轴承。
f、从泵轴取出轴承。
装配与拆卸程序相反进行(如在拆卸及装配过程中遇到困难，请与公司技术部联系)
六、TNKJB泵的安装
1、泵的安装是否合理，对泵的正常运行和使用寿命有着很重要的影响，所以安装前需要仔细校正，不得草率。
2、需要保证泵在工作时不超过其规定的允许汽蚀余量的范围。
3、泵的进液口管路和出液口管路应该另有支撑，不得用泵做支撑。
4、泵的安装地点需要要方便巡回检查和维护。
a、安装前先证实没有因任何装、卸和运输过程中造成的损坏和紧固连接件松动。
b、安装泵的基础平面应用水平仪找平，待基础水泥混凝固后，将泵安放在基础上，并用平仪检查泵和电机轴的水平情况，如不用水平，应用垫铁调正，直到水平为止。然后通过灌将孔用水泥灌底座和地脚螺栓孔眼。
c、水泥干固后，应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度；检查泵轴和电机轴的同心度，测量联轴器的外圆，上下、左、右的差别不得超过0.1mm两联轴器端面间隙一周上上限和下限的间隙差不得超过0.3mm
d、泵的安装位置高于液面时，应在进液管底端装上底阀，并在出液管上设置灌液螺孔或阀门，供启动前灌泵用。泵的安装位置低于液面时，应在泵的进液管路上装控制阀门和过装置以免大的杂物吸入泵内。
七、TNKJB泵的启动、运行和停车
1、启动前的准备
a、准备必要的工具。
b、检查泵轴承内有没有加满锂基脂，如没有请从黄油嘴向泵轴承加满锂基脂。C、检查电动机转动方向是否正确(应与泵上的转向标牌一致)，严禁空、反转。d、检查并将联轴器防护罩安装好。
e、如泵装有冲洗装置，应先开起冲洗液。
f、一切准备就绪后，打开进液管上的阀门，关闭出液管上的阀门。
2、启动
a、启动电机，打开出液口压力表，缓慢开启出液管上的阀门，调节到需要的工况泵一般不宜低于30%设计流量下长期运行，如果需要在该条件下使用，应在出液管路上安装旁通管，使泵的流量达到规定使用范围。b、经常检查泵的轴承和电机轴承的温升情况(轴承温升不应超过75°C)
c、不允许用进液管上阀门来调节流量，以免发生汽蚀。
d、在运转过程中，发现有不正常的声音或其他故障时，应立即停车检查，待故障完全排除后才能继续运转。
3、停车
a、缓慢关闭出液管上的阀门(如泵的安装位置低于液面，还要关闭进液管上的阀门)，并关闭各种仪表。b、关闭电源。
c、如泵接有冲洗水，应待泵完全停止后方能关闭冲洗液。
d、如环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。
e、如泵长时间停止使用，除将泵内的液体放净外，还要用清水冲洗干净。尤其是密封室要认真冲洗干净。可以的话还是将泵拆开清洗干净后重新安装。妥善保管。
八、TNKJB泵的机械密封使用注意事项
本系列泵的机械密封是根据各种不同的工况而研制生产的，所以用户在使用过程中应注意几点事项：
1、该系列泵的机械密封一般情况下一般不允许有大的颗粒进入，因此，对新管路系统和储液灌，应认真冲洗干净，防止大的颗粒进入机械密封端面使密封失效。
2、在一般情况下，该泵配有机械密封冲洗装置，在开机前应开起冲洗液，关闭冲洗液时应待机完全停止后方能关闭冲洗水。
3、拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏机械密封端面。
4、如果有污垢拆不下来时，不要勉强去拆，应设法清除污垢，再进行拆卸。
5、安装机械密封前，应先检查所有密封元件是否失效和损坏，如有应进行修复或更换。
