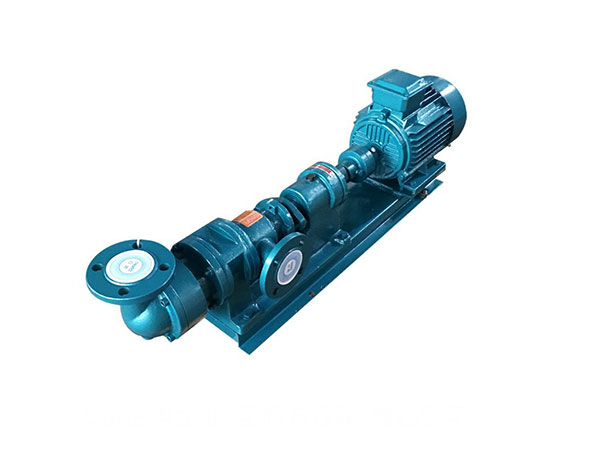

1-1B型螺杆泵(浓浆泵)

产品简介

产品概述：I-1B系列浓浆泵是单螺杆式容积回转泵，该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动，使浓浆液沿螺旋槽由吸入口推移至排出口，实现泵的输送功能。产品特点

产品型号：1-1B型

螺杆泵

更新时间：2024-04-03

访问量：

产品咨询 0351-7631881

产品分类

PRODUCT CLASSIFICATION

查看全部产品

行业新闻

article

详细介绍在线留言

产品概述：

I-1B系列浓浆泵是单螺杆式容积回转泵，该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动，使浓浆液沿螺旋槽由吸入口推移至排出口，实现泵的输送功能。

产品特点：

1. 可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。
2. 输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3. 排出压力与转速无关，低流量也可保持高的排出压力。
4. 流量与转速成正比，通过变速机构或调速电机可实现流量调节。
5. 自吸能力强，不用装底阀可直接抽吸液体。
6. 泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。
7. 运转平稳、振动、噪声小。
8. 结构简单、拆装维修方便。

结构材质形式:

I-1B型：壳体铸件，传动件(主轴、螺杆和绕轴)为2Cr13不锈钢制造，适用于一般中性浓浆液输送，一般微酸、碱浆液输送。
I-1BF型：传动件和接触浆液的泵壳均由不锈钢制造，适用于食品、制药、及腐蚀性浆液的输送。
橡胶衬套有一般耐磨橡胶、食品用橡胶和耐油橡胶供用户选择。
传动方式有电机与泵轴直接传动，电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动式。
配用电动机有一般封闭式，防爆式和电磁调速式电机并配无级变速机，齿轮减速机供用户选购。

工作原理：

浓浆泵是一种单螺杆式输运泵、它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另-方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转-周，密封腔中的液体向前推进-个螺距。随着螺杆的连续传动，液体以螺旋形方式从一个密封腔压向另一个密封腔，后挤出泵体。


技术参数：

流量：1.5-38m3/h;
扬程：0-180m;
功率：1.1-15kw;
转速：960r/min;
温度：0-100℃;
口径：25-150mm

性能参数表：

型号	理论流量QMPa（m3/h）	流量(T/时)	扬程（m）	吸程（m）	进出口径	转速（r/min）	配用电机（K/w）	工作压力（kg/cm2）
老型I-1B1寸	1.8	1.1	30	2	25	960	2.2	3
I-1B1寸	2.39	1.5	50	2	25	960	1.1	5
老型I-1B1.5寸	4.8	3	80	2	40	960	3	8
I-1B1.5寸	5.2	3.2	80	3	40	960	2.2	8
I-1B2寸	8.85	5.6	80	3	50	960	3	8
I-1B2.5寸	10.6	6.5	60	3	65	960	3	6
老型I-1B3寸	15	10	60	3	75	960	7.5	6
I-1B3寸	18.1	12	60	3	75	960	5.5	6
I-1B4寸	24	16	60	3	100	960	7.5	6
I-1B5寸	36	25	60	3	125	960	11	6
老型I-1B5寸	27	19	60	3	125	960	11	6
I-1B6寸	38	30	60	3	150	960	15	6
